  • Ручной сканер ЧР PD SCAN
Измерение ручным сканером ЧР в режиме онлайн для предотвращения затратных сбоев в работе подстанций среднего напряжения
  • Благодаря большому выбору датчиков применим на подстанциях и отдельных распредустройствах различного типа
  • Идеально подходит для ориентировочной оценки устройств среднего напряжения с минимальными временными затратами
  • Повышает безопасность работы на подстанциях, так как позволяет распознать потенциальные риски перед началом работы
  • Полноценное документирование благодаря встроенной камере, сканеру QR-кода и датчику температуры и влажности

Описание

Неисправности в электроустановках среднего и высокого напряжения требуют не только затратных ремонтных работ, но и могут привести к выходу из стоя целых участков сетей с соответствующими последствиями. Поэтому все сетевые операторы заинтересованы в как можно более раннем распознавании приближающейся поломки, чтобы своевременно принять соответствующие ответные меры.

PD Scan от компании Megger представляет собой легкий, прочный и портативный измерительный прибор, с помощью которого можно проверить на наличие ЧР разнообразное электрооборудование среднего и высокого напряжения.

Смайлики предоставляют информацию о состоянии установки.

5 хороших причин почему Вам необходимо проводить ЧР-измерения на подстанциях в режиме онлайн с помощью PD Scan компании Megger:

  • Активность ЧР является индикатором возможного развивающегося дефекта в оборудовании и в изоляции
  • Общепринятые методы диагностики позволяют испытать только кабель, возможные дефекты на самой подстанции остаются незамеченными
  • Для проведения измерений ЧР в режиме офлайн на всей подстанции требуется ее полное отключение
  • Постоянный контроль за ЧР в режиме онлайн остается в настоящее время все еще очень затратным
  • Распредустройства могут быть проверены в процессе эксплуатации и не потребуется их полное отключение

Широкий спектр применения
Благодаря разнообразным датчикам PD Scan подходит для широкого спектра применений. Изначально прибор разрабатывался для определения состояния распредустройств. Для этой цели имеются встроенные и внешние датчики. Если у Вас, например, закрытое распредустройство, тогда лучшим выбором будет датчик механического шума. Для открытых распредустройств применяются датчики воздушного шума.

Дополнительно PD Scan применяется также для распознавания ЧР в кабелях среднего напряжения. Такое измерение позволяет быстро получить общее представление о состоянии кабеля и спланировать измерения ЧР в режиме офлайн. Для этого нужно просто подключить складной HFCT-датчик к заземленному экрану и затем соединить датчик с прибором.

Также и на открытой местности PD Scan будет Вам полезен. С помощью параболического датчика воздушного шума, располагающего встроенной лазерной указкой, могут быть целенаправленно проверены элементы установок среднего и высокого напряжения на наличие поверхностных разрядов и короны. Bluetooth®-наушники существенно облегчают работу, так как при этом не скручиваются провода.

Plug&Play – прощайте, ошибки в управлении
Одной из целей разработки этого ручного прибора было сокращение количества разъемов. В общей сложности в приборе имеются только два разъема, которые несут ответственность за все. Это стало возможным благодаря автоматическому распознаванию подключенных датчиков. Таким образом, ошибки при управлении прибором остались в прошлом.

Управлять так же легко, как смартфоном
Не только автоматическое распознавание датчиков упрощает работу с прибором, пользователь будет также рад и простоте управления, а также наглядному представлению результатов измерений.

PD Scan управляется интуитивно, как сенсорными кнопками, так и посредством сенсорного экрана.

Используя такие функции, как короткое и длительное нажатие на дисплей, пользователь избавляется от обременительного поиска отдельных меню. Он может концентрироваться только на своих задачах

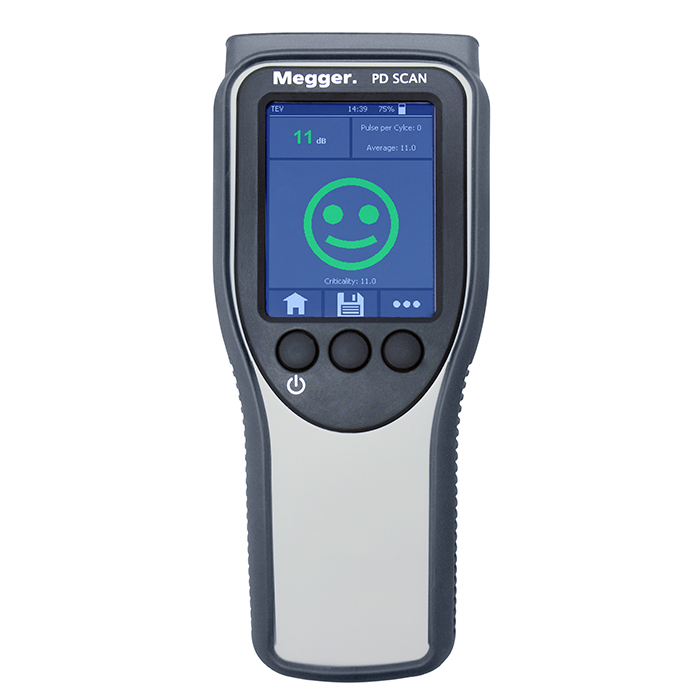

Если состояние установки в норме, Вы увидите улыбающийся смайлик

Также и при отображении результатов измерений пользователю оказывается поддержка. Измеренные данные оцениваются автоматически, а обратная связь осуществляется, помимо прочего, визуально с помощью смайлика. Если пользователю требуются другие пороговые значения, он может самостоятельно их задать в соответствии с индивидуальными предпочтениями.

Неотъемлимой функцией данного прибора является отображение фазо-частотной характеристики, так называемого PRPD- образца. С помощью этой характеристики пользователь может точно установить, идет ли речь о ЧР или все-таки об постороннем шуме – большое и решающее отличие.

Просто, но детально
В настоящее время протокол является обязательным элементом, будь то внутренний документ распределительной компании или отчет об измерениях, проведенных сервисной организацией. Входящее в комплектность ПО MeggerBook RE предлагает Вам полную свободу при составлении протокола. Протоколы могут быть составлены просто, но детализировано, измеренные данные представляются наглядно в виде таблицы и изображений, которые были сделаны встроенной камерой, или могут быть добавлены другие изображения и комментарии.

Скачать проспект

Технические характеристики


Ручной сканер ЧР PD SCAN

Характеристики:

:
