  • Система для точной локализации частичных разрядов в кабелях среднего напряжения PD LOC

Описание

  • Точная локализация ЧР в смешанных кабельных линиях
  • Локализация дефектных мест в соединительных муфтах одножильных кабелей
  • Простые возможности подключения в полевых условиях

Описание

С помощью системы PD LOC решается проблема точной локализации на смешанных кабелях (XLPE / PILC), а также при ЧР в соединительных муфтах одножильных кабелей. Как правило, точное местоположение муфт на местности неизвестно и с помощью методик звуковой частоты такие муфты локализовать не представляется возможным.

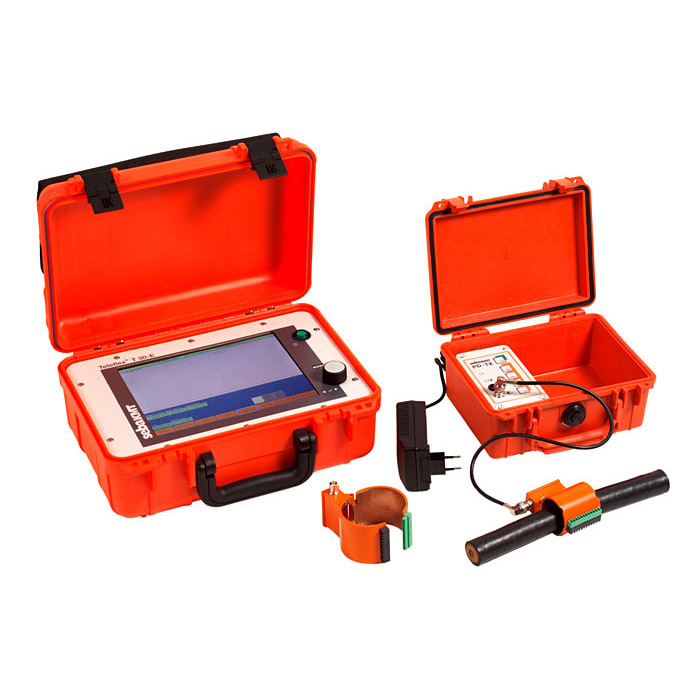

В состав системы входит импульсный передатчик PD-TX и принимающий, а также оценивающий блок TDR T 30-E PD. Он состоит из входного усилителя для обработки сигнала и блока управления в прочном корпусе.

Визуализация расстояния, на котором находится передатчик системы, происходит с помощью рефлектометра с отдельным пунктом меню, посредством дополнительного ПО для оценки ЧР.

Скачать проспект

Технические характеристики

Технические данные

Питание

12 В внешн. /автомоб.,блок питания

Время непр. работы



около 24 ч от LI-Ionen аккумул.

Частота повтор. импульса



3,33 Гц

Ширина импульсов



50 нс, 200 нс, 500 нс, 1 рс

Амплитуда импульса



250 В

Импульсный ток



200 A

Защита выхода



Устойчив к кор. замыканию

Класс защиты



IP 54

Рабочая температура



-10 °C ...+50 °C

Вес



2 кг

Teleflex T 30-E PD





Дополнительный

режим



Регистратор переходных процессов для ЧР

Индуктивное ус­тройство связи





Внутренний диаметр



42 мм стандарт





64 мм опция



Разъем

BNC
