Описание

  • Переносная Online система измерения ЧР в кабелях и распредустройствах среднего и высокого напряжения
  • 16 измерительных каналов
  • Позволяет провести предварительное планирование технического обслуживания
  • Быстрая и простая установка
  • Автоматизированный интегрированный анализ ЧР с помощью интелектуального ПО
  • Посредством удаленного доступа Вы всегда будете владеть актуальной информацией

Описание

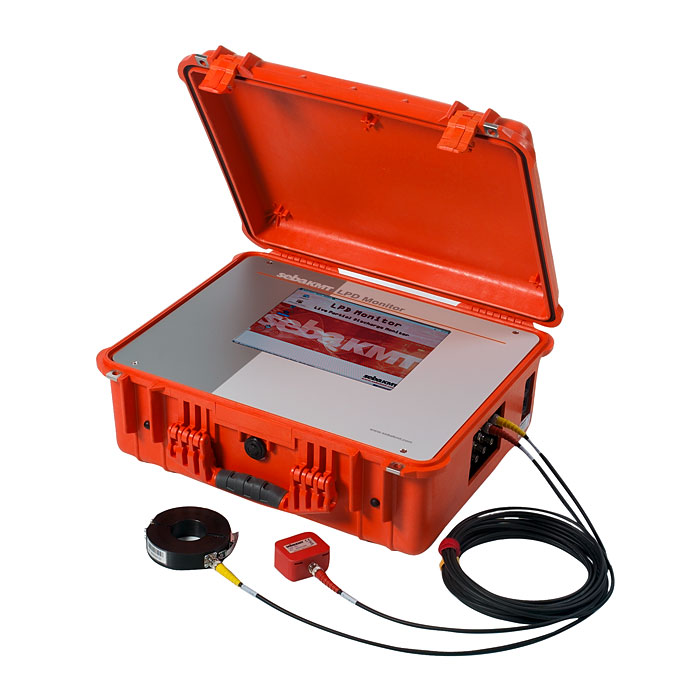

Система диагностики ЧР под напряжением

С помощью LPD-монитора (Live Partial Discharge-Monitor) можно проводить временный или длительный мониторинг частичных разрядов в кабелях и распредустройствах среднего и высокого напряжения до 66 кВ номинального напряжения.

Имея в наличии 16 измерительных каналов и небольшой вес, LPD-монитор является идеальной системой для мобильной и несложной диагностики на наличие критичных ЧР в изоляции кабеля или в кабельной гарнитуре.

Скачать проспект

Технические характеристики

Количество каналов

16

Частота дискретизации

100 МС/ с

Питание

110 … 240 В АС, 50 … 60 Гц

Потребляемая мощность

90 ВА

Рабочая температура

-10 °C … +45 °C

Удаленный доступ через

LAN/GPRS/HSDPA модем

Класс защиты

IP 20

Вес

ок. 15 кг

Размеры

524 х 206 х 428 mm

Сенсор HFCT (100/50)

Выход

4,0 мВ/ мА ± 5%

Полоса пропускания

100 кГц … 20 МГц

Длительность спада

2,5 мкс ± 5%

Длительность фронта

< 20 нс

Нагрузка

50 Ом

Максимальный ток 50 Гц

300 А

Сенсор TEV

Полоса пропускания

1 МГц … 50 МГц

Длительность спада

0,4мс ± 5%

Длительность фронта

< 5 нс

Емкость

150 пкФ


Cистема онлайн-мониторинга частичных разрядов LPD Monitor

Характеристики:

:
