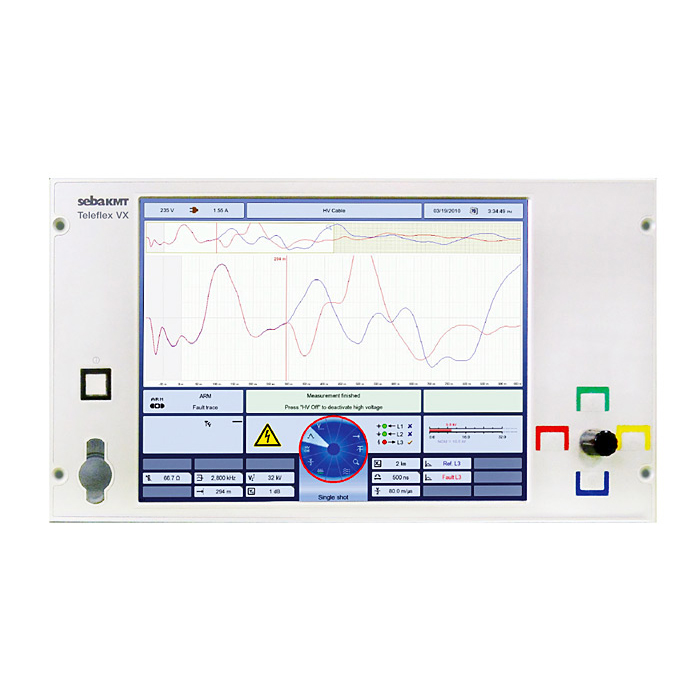

Рефлектометр для систем поиска мест повреждений TELEFLEX VX
Описание
- Большой, яркий дисплей
- Очень простое управление благодаря интуитивному меню
- Технология ARM Slide
- Автоматическое сохранение всех измеренных данных
- Поддерживает все существующие методы предварительной локализации
- Автоматическое распознавание и индикация конца кабеля и местоположения повреждения
Описание
Teleflex VX представляет собой последнюю разработку приборов серии Teleflex. Подобно всем рефлектометрам Teleflex, прибор Teleflex VX специально сконструирован для фиксации быстрых переходных процессов при повреждениях в кабельных линиях. Он представляет собой последовательной развитие базирующегося на ОС Linux прибора Teleflex MX.Управление упрощено до нескольких шагов и в основном происходит автоматически. Полностью новое аппартное обеспечение Teleflex VX со значительно улучшенными параметрами, как, например, частота развертки, ширина и амплитуда импульса, обеспечивают проведение измерений в диапазоне до 1000 км при высочайшем разрешении в ближней области.
Благодаря разделению аппаратного обеспечения, отвечающего за измерения и промышленного компьютера с коммуникацией посредством Ethernet, интеграция рефлектометра в систему поиска кабельных повреждений представляется очень простой, что позволяет осуществить беспроблеммное удаленное использование в оффшорных зонах, например, в парках ветрянных генераторов.
Скачать проспектТехнические характеристики
|
Диапазон измерений |
20 м ... 1280 км при v/2 = 80 м/мкс |
|
Ширина импульса |
20 нс ... 10 мкс |
|
Амплитуда импульса |
30 ... 160 В |
|
Разрешение |
0,1м @ v/2 80 м/мкс, 1 см @ v/2 < 40 м/ мкс, 20 - 50 м диапазон |
|
Частота выборки |
до 400 МГц (реальное значение) |
|
Усиление |
- 37 ... +37 дБ |
|
Затухание |
0 ... +22 дБ для ProRange (0 ... 100 %) |
|
Настройка скорости распространения импульса |
V/2 10 ... 149,9 м/мкс, фут/мкс или nvp |
|
Динамический диапазон |
> 80 дБ |
|
Полное выходное сопротивление |
50 Ом |
|
Согласование |
8 Ом ... 2 КОм, настраиваемое |
|
ARM-триггер |
Автоматическое согласование при помощи ΔU триггер |
|
ARMslide |
15 измерений за один ARM-импульс |
|
Мертвая зона |
отсутствует |
|
Диэлектрическая прочность |
> 400 В |
|
Режимы работы |
-Симметричная/ асимметричная рефлектометрия -Разностное измерение/сравнение -Все методы стабилизации электрической дуги -Методы развязки по току ICE -Метод блуждающей волны DECAY -Локализация заплывающих повреждений Прожиг электрической дугой |
|
Индикация |
15“ цветной дисплей TFT SXGA, CCFL, 300 сd/м2 |
|
Запоминающее устройство |
по 2 ГБ программа, данные, восстановление |
|
Разъемы |
Ethernet, USB, измерительный вход |
|
Питание |
100 ... 240 В, 50/60 Гц, 50 ВA |
|
Габариты (ШхВхГл) |
483 x 295 x 200 мм (19“, 6 Юнитов) |
|
Вес |
13 кг |
|
Рабочая температура |
-10 °С ... +50 °С |
|
Температура хранения |
-20 °С ... +60 °С |
