  • Прибор для определения замыканий на землю в сетях управления, в сигнальных сетях и в защитных проводах IT GL 660-1

Описание

  • Сетевой фильтр для прямого подключения к токопроводящим кабелям до 660 В
  • Тактовая подача выходного тока для лучшей идентификации измерительного сигнала
  • Фильтр для подавления больших помех
  • Ortung von Erdschlussen bis 150 kOhm
  • Нет необходимости в отключении системы во время поиска замыкания
  • Никакого влияния сигнальных кабелей

Описание

Прибор для поиска замыканий на землю в изолированных, незаземленных системах

Для надежной и бесперебойной работы сетей управления, сигнальных установок и систем электроснабжения на важных объектах, таких как, напр., железнодорожные объекты, больницы, электростанции и другие промышленные объекты, они сделаны свободными от потенциала, т.е. не заземленными и контролируются так называемым сигнализатором заземления. Одно замыкание на землю не вызывает нарушения режима эксплуатации. При появлении второго заземления возникает опасность частичного или полного отказа системы. Поэтому заземления необходимо локализовать как можно скорее.

Для этих целей служит прибор Geolux GL 660-1, который может быть подключен к сетям до 660 В АС и посредством низкой частоты приводит к локализации места дефекта.

Скачать проспект

Технические характеристики

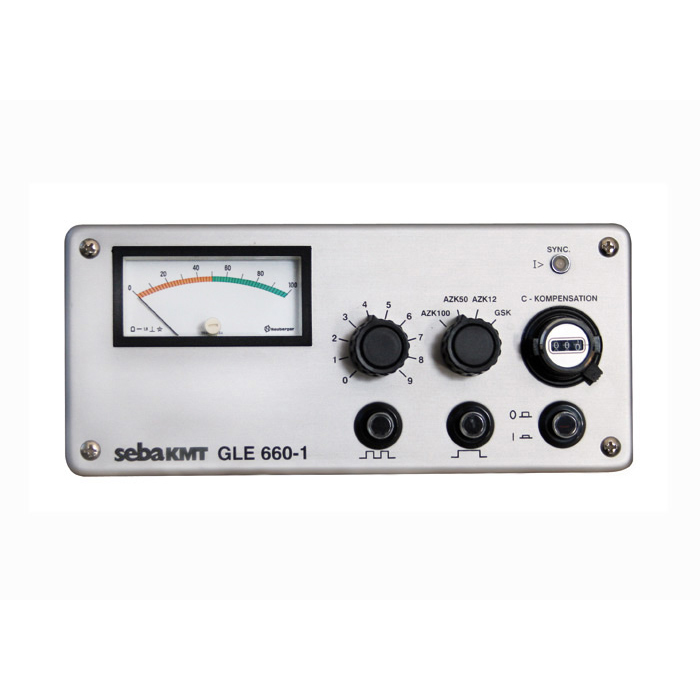

Приемник GLE 660-1

Усиление

70 дБ… 100 дБ

Фильтр

16,66 Гц (режект.); 50 Гц (режект.)

Питание

8х1,5 В Mignon (LR6)

Контроль батарей

Время работы

Около 40 час.

Индикация (аналог. инд. 0…10)

Относительный ток повреждения

Диапазон изм. замыканий на землю

С клещами: RF ≤ 150 кОм

С зондом: RF ≤ 20 кОм

СИД

1.)Индикация синхрониз.(зел.)

2)Паразитный ток очень высокий (красный)

С-компенсация

Обратная связь по току при AZK 12, AZK 100 и GSK 1

Макс.компенсируемая емкость

50 µФ

Рабочая температура

- 10°С до +50°С

Температура хранения

- 25°С до +70°С

Макс.относ.влажность воздуха

< 80%

Вес

Около 1,2 кг

Габаритные размеры

220 х 100 х 130 мм

Генератор GLS 660-1

Питание

Сеть 230 В, 45-60 Гц

Акку 12 В/ 2,4 Ачас.

Время зарядки

4 часа

Время работы при 80 В

Около 5 час

Передающая частота

5 Гц +/- 0,1 Гц

Выход:



Прочн.напряжения помех

660 В АС

660 В DC

Выходное напряжение/

Ток короткого замыкания

Диапазон 1      10 В > 5 мА

Диапазон 2      20 В > 10 мА

Диапазон 3      40 В > 18 мА

Диапазон 4      80 В > 34 мА

(около 70 В > 24 мА от аккум.)



Частота импульсов

5 сек.вкл., 2 сек. выкл

Индикация импульсов

СИД (красн.)

Индикация напряжения (аналоговая)

Диапазон 1000 В при 50 Гц

Диапазон 100 В при 5 Гц

Диапазон 1000 В при DC

Индикация тока (аналоговая)

От 0 до 100%

Индикация зарядки

СИД (красн.)

Рабочая температура

-10°С до +50°С

Температура хранения

-25°С до +70°С

Макс.относ.влажность воздуха

< 80%

Вес

Около 12 кг

Габаритные размеры

366 х 183 х 260 мм
