  • Испытательно-диагностическая система для высоковольтных кабелей до 230 кВ HV DAC 270

Описание

  • Многофункциональность – одна система обеспечивает проведение испытаний кабелей и диагностику методом измерения частичных разрядов
  • Пусконаладочные испытания проводятся в соответствии с требованиями стандарта МЭК 60840(IEC 60840)
  • Портативная конструкция обеспечивает максимальную гибкость системы

Описание

Высоковольтная система HV DAC 270 представляет собой комплект испытательного оборудования, использующего источник затухающего переменного напряжения (DAC) с максимальным значением 270 кВ. Испытательный комплект может использоваться для проведения приемо-сдаточных испытаний в соответствии со стандартом МЭК 62067 для кабелей с номинальным напряжения до 230 кВ. Система также может использоваться для анализа технического состояния старых кабельных линий.

Основной областью применения испытательных систем DAC является выявление, оценка и определение мест возникновения частичных разрядов (ЧР) в кабельной изоляции и арматуре всех типов высоковольтных силовых кабелей. Наличие ЧР является признаком медленно развивающихся повреждений изоляции, основанная на этом методика считается одной из лучших для целей раннего обнаружения старения изоляции кабелей высокого и среднего напряжений.

Поскольку частота испытательного напряжения DAC близка к номинальной частоте рабочего переменного напряжения, то все случаи зарегистрированной активности ЧР могут быть объективно оценены, как соответствующие реальным условиям эксплуатации кабелей.

Благодаря затуханию испытательного напряжения можно легко определить значения напряжений возникновения (PDIV) и гашения (PDEV) ЧР. Критические уровни ЧР, характеризующие степень деградации изоляции, служат важными критериями оценки. Анализ и оценка параметров типичного ЧР, а также определение места его возникновения, помогают задать критерии надежности оборудования в процессе его эсплуатации, а также планировать проведение работ по техническому обслуживанию или замене.

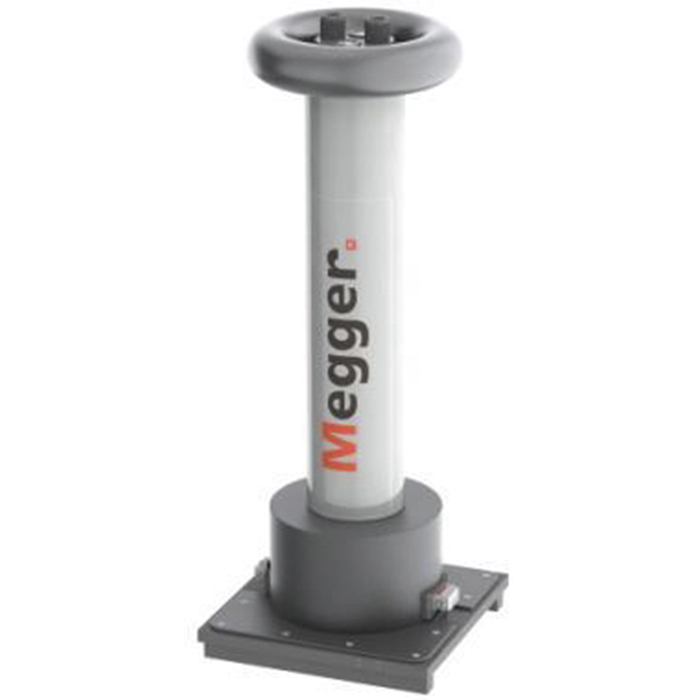

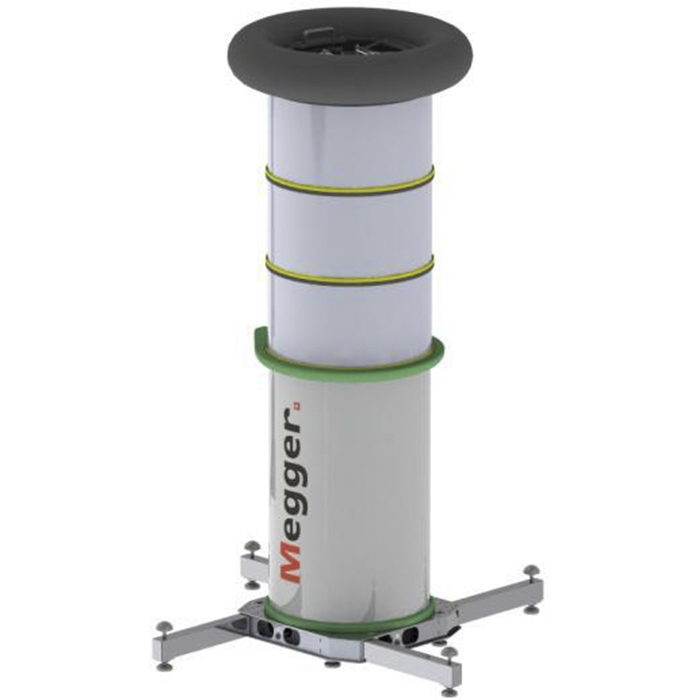

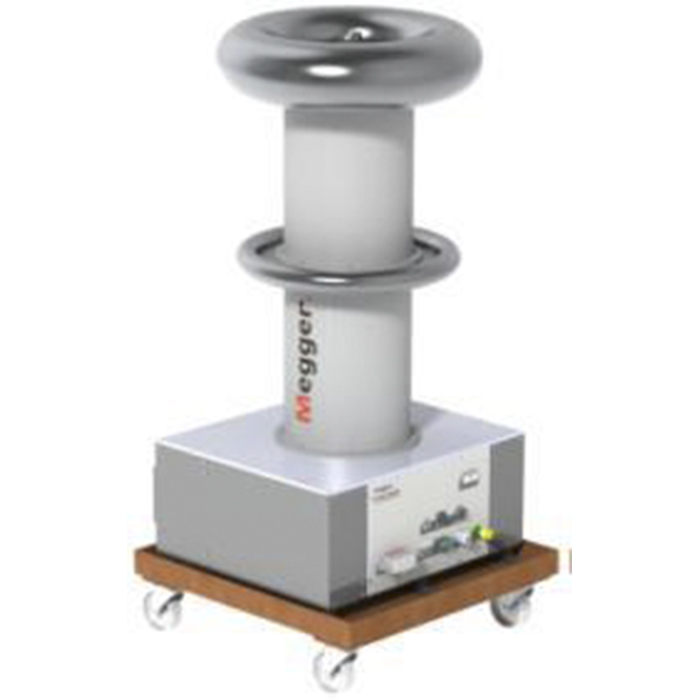

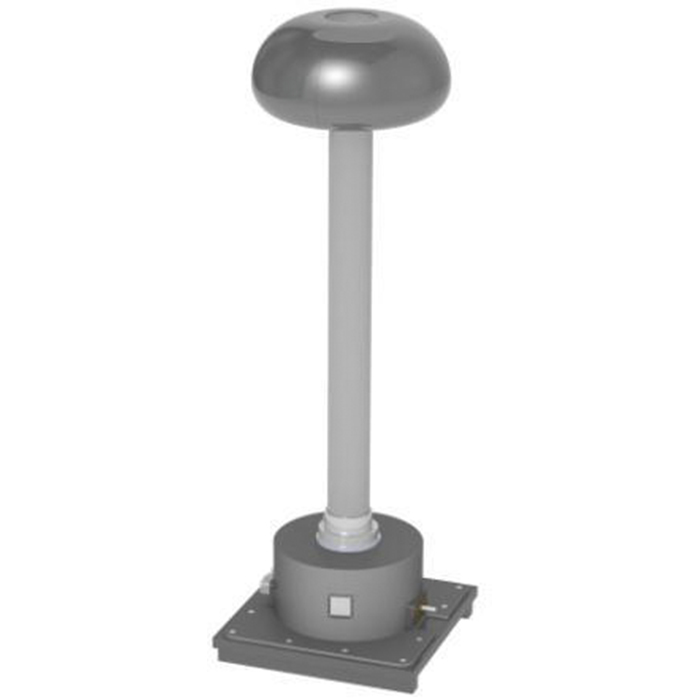

Система состоит из ноутбука, который используется в качестве блока управления, и высоковольтной части. Высоковольтная часть (HV) включает в себя высоковольтный источник, электронный переключатель и резонансную катушку индуктивности, с помощью которой генерируется испытательное затухающее переменное напряжение. Делитель высокого напряжения и конденсатор связи, используемые для обнаружения и локализации ЧР, объединены в отдельном блоке.

Хранение, анализ и обработка полученной информации производится в ноутбуке. Указанные работы могут выполняться как в полевых условиях, так и в офисе.
Все блоки системы хранятся в отдельных транспортных ящиках (чемоданах), допускающих транспортировку по воздуху.

Скачать проспект

Технические характеристики

Выходное напряжение

DAC

Точность

Разрешение



О .. 191 кВэфф / 0 … 270 кВпик

± 1 %

0.1 кВ

Частотный диапазон

20 Гц … 300 Гц

Емкостный диапазон

0.035 µF … 8 µF

(200 м … 40 км при С = 0.2 мкф/км)

Ток заряда

10 мА

Частичный разряд

Обнаружение

Диапазон

Разрешение

Ширина полосы



асс. IEC 60270

1 пКл … 100 нКл

0.1   рС

до 25 МГц

Тангенс угла потерь

0.1 % ... 5 % (to be defined)

Входное напряжение

3-фазы 400 В, 50/60 Гц, 5 кВА

Рабочие температуры

0° … 55°C

Температура хранения

-10°C … 60°C

Общий вес

1300 кг

Составные части

Модуль 1

Модуль 2

Модуль 3

Модуль 4

Модуль 5



ВВ источник

ВВ переключатель

ВВ катушка (4 блока)

ВВ двигатель/ анализатор ЧР

Ящик для принадлежностей

Программное обеспечение

Обнаружение муфт

Обработка ЧР

Формирование отчетов



Встроенная функция

Автомат., полуавтомат, ручная

Встроенная функция
