  • Переносное устройство AIAcompact

Описание

  • Адаптируется к различным пьезоэлектрическим акустическим датчикам
  • Автоматическое распознавание используемого датчика или предусилителя
  • Позволяет проводить измерения частичных разрядов с помощью встроенных или внешних УВЧ-датчиков

Описание

AIAcompact - это переносное устройство для измерения акустических и электрических (УВЧ) частичных разрядов в распределительных устройствах с элегазовой изоляцией (КРУЭ), трансформаторах и кабельной арматуре. Прибор адаптируется к различным пьезоэлектрическим акустическим датчикам и поставляется с универсальными приспособлениями для их крепления. Кроме того, AIAcompact позволяет проводить измерения частичных разрядов с помощью встроенных или внешних УВЧ-датчиков.

 Автономный инструмент

Акустические измерения ЧР могут быть легко применены к распределительным устройствам с элегазовой изоляцией и другому высоковольтному оборудованию без необходимости прерывания их работы. Такие онлайн-измерения помогают выявить внутренние проблемы системы изоляции, которые могут привести к аварии и отказу оборудования в будущем.

Акустические измерения ЧР основываются на тесном акустическом контакте области, где возникает ЧР, с местом размещения датчика. Большая часть активности ЧР в КРУЭ обеспечивает такой хороший контакт и, следовательно, может быть обнаружена с хорошей чувствительностью.

Следовательно, разряды от острых точек или конусов, а также активность ЧР в местах отслоения идентифицируются с чувствительностью, сопоставимой с обычным электрическим детектированием, регламентированным IEC 60270.

Для некоторых типов дефектов, таких как т.н. подпрыгивающие или отскакивающие свободные металлические частицы, акустическое обнаружение намного превосходит электрическое. Такие свободные частицы могут вызвать пробой и серьезную поломку, особенно на начальном этапе после монтажа или технического обслуживания КРУЭ. Основанный на проверенном аппаратном ядре ICMcompact, прибор AIAcompact предлагает автоматическое распознавание используемого датчика или предусилителя. Обычно прибор работает с акустическими датчиками со встроенными предусилителями, с прямым подключением к сигнальному входу. В качестве альтернативы, предусилитель RPA1F может быть установлен рядом с датчиком для усиления сигнала, что может быть обязательным, если используются более длинные сигнальные кабели или в случае измерений сигналов низкого уровня.

УВЧ измерения на встроенных или внешних датчиках возможны с использованием FCU2, логарифмического преобразователя частоты, который закрывает спектр от 100 МГц до 1800 МГц. Как и в случае с другими преобразователями, FCU2 переходит в логарифмический дисплей для обнаружения УВЧ-сигнала. Для защиты прибора рекомендуется подключить блок защиты входа, такой как IPU2B, к выходу подключенного датчика.

Режимы стандартного дисплея

Прибор предлагает три основных режима отображения, которые выбираются с помощью специальных кнопок управления: Scope, Meter и Time.

a)  SCOPE (ОБЪЕМ)

В режиме SCOPE, AIAcompact показывает сигналы или образцы частичных разрядов с фазовым разрешением. Здесь функция «Freeze» позволяет сохранить такой захваченный образец для дальнейшей оценки или для создания снимков экрана.

a)  METER (ИЗМЕРИТЕЛЬ)

Режим METER предлагает четыре барграфа, показывающих производные от количества зарегистрированной активности ЧР. Графики отображают RMS и пиковый уровень частичных разрядов, а также содержание в них частоты 50 Гц (60 Гц) и 100 Гц (120 Гц). Прибор автоматически синхронизируется с частотой сети.

a)   TIME (ВРЕМЯ)

В режиме TIME, AIAcompact отображает пять или десять циклов переменного тока, вызванных событием ЧР. На дисплее показываются образцы последовательных событий ЧР и предлагается четкая идентификация подпрыгающих частиц и степень их активности.

Опциональные функции

MUX4 и MUX12

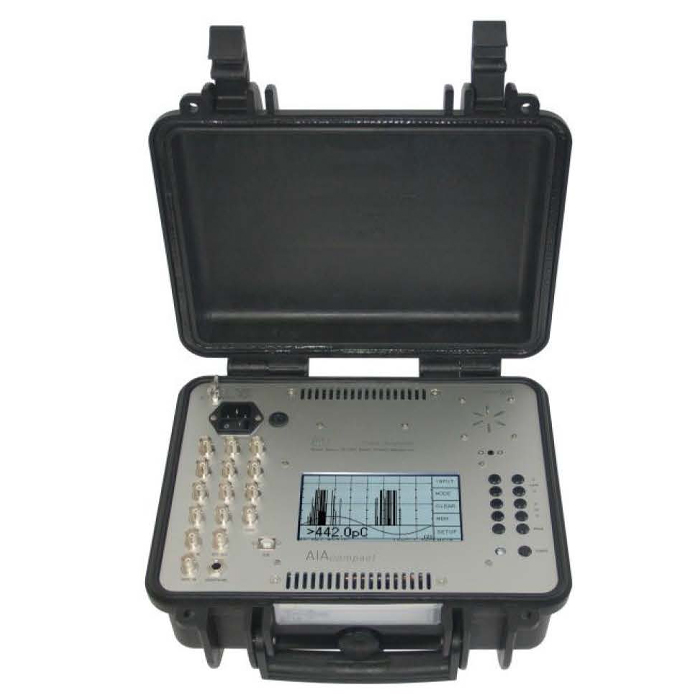

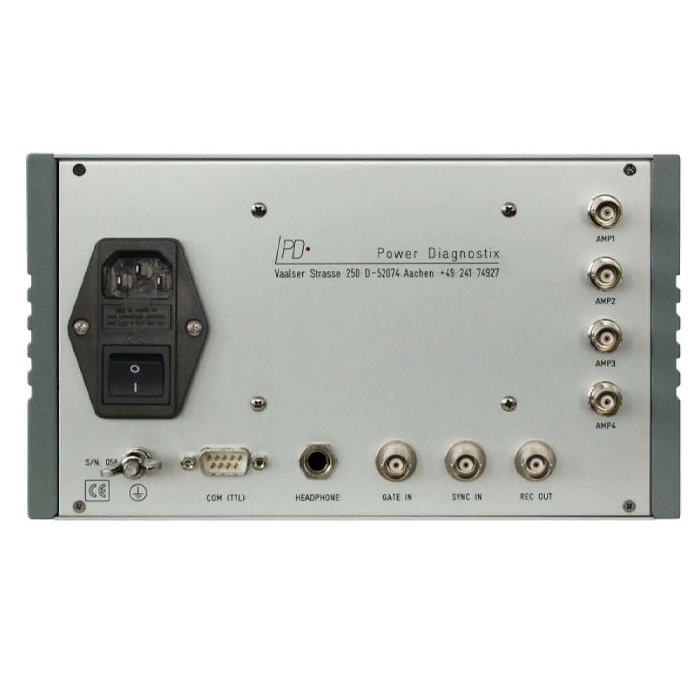

Приборы со встроенным мультиплексором могут переключаться между 4 или 12 различными каналами. Кнопки на панели прибора с этой опцией позволяют напрямую выбрать один из 4 или, соответственно. 12 источников сигнала. Таким образом, сигнал ЧР (AMP) и сигнал напряжения (SYNC) разделяются и могут выбираться отдельно. Настройка усиления и калибровочный коэффициент сохраняются отдельно для каждого канала. На изображении выше показан пример компоновки задней панели прибора с 4-канальным мультиплексором, а на изображении ниже показан AIAcompact с MUX12 в прочном корпусе Explorer. Регистрируемые данные постоянно обновляются.

Десять кнопок меню можно использовать так же, как и на реальном инструменте, что позволяет дистанционно управлять им даже на больших расстояниях. Для этого USB-соединение может быть расширено с помощью оптоволоконного кабеля или в сочетании с модемом на обеих сторонах (прибор и ПК) по обычной телефонной линии. Дополнительно программное обеспечение позволяет получать цветные образцы частичных разрядов.

Для некоторых типов дефектов, таких как т.н. подпрыгивающие или отскакивающие свободные металлические частицы, акустическое обнаружение намного превосходит электрическое. Такие свободные частицы могут вызвать пробой

Скачать проспект

Технические характеристики


Основной блок





Сетевое питание:

85–264 ВAC, 47–440 Гц (автоматически)

Предохранитель:

1.6 A,(с запаздыв.)  Потребл.мощность:

Разрешение дисплея:

128 x 240 пикс.ч/б

Предохранитель:

1.6 A,(с запаздыв.)  Потребл.мощность:

Разрешение дисплея:

128 x 240 пикс.ч/б

Управление:

2x5 кнопок с поддержкой меню,1 кнопка Вкл.

Запом.устройство:

7 адресов (< версия 3.0)

120 адресов (>= версия 3.0)

Удаленная связь:

USB

Нижняя отсечка (-6 dB):

40 кГц

Верхняя отсечка (-6 dB):

800 кГц

Синхронизация:

Сеть, IR, с автом. изменением на внешнюю

Диапазон синхр-ции:

20–310 Гц (< версия 3.0)

10–520 Гц (>= версия 3.0)

Внешняя синхр-я:

Макс. 100 Вэфф

или ±200 Впик  в 1 МОм// 200 пФ

Выход рекордера:

0–10 В с RO=100 Ом

Рабочая температура:

10–40°C (без конденсата)

Размеры:

Ширина: 236 мм

Высота: 133 мм

Глубина: 301 мм (вкл.BNC-разъем)

Вес:

прим. 4,6 кг (настольная) прим. 5,5 кг (в чемодане)

Частотный диапазон:

40 кГц–800 кГц

Входной импеданс:

10 кОм // 50 пФ

Входная чувствит-ть:

<200 мкВ @ 500 MГц

(-61 dBm @ 500 МГц)

Развертка:

40 dB/декада.

FCU2



Частотный диапазон:

100 MГц–1800 MГц

Входной импеданс:

50 Ом // 50 пФ

Входная чувствит-ть:

<200 мкВ @ 500 MГц

(-61 dBm @ 500 МГц)

Выходной сигнал:

прим. 2 MГц (зависит от входного сигнала)

Динамич. диапазон:

>3,5 декад логарифм.шкалы

Рабочая температура

-10–60°C (без конденсата)

Вес:

75 г

Размеры:

(В x Ш x Г)

26 x 26 x 86 мм3

Требование к питанию:

11–15 ВDC, 0,31 Вт

Корпус:

IP52: алюминиум;

ВЧ защищенный

IP65: алюминиум; водонепрониц. и водозащищенный

IPU2B



Рабочая температура:

-10–60°C (без конденсата)

Вес:

65 г

Размеры:

(В x Ш x Г)

26 x 26 x 60 мм3

Корпус:

IP52: алюминиум;

ВЧ защищенный

IP65: алюминиум; водонепрониц. и водозащищенный
